Čo je USB type-C?
USB type-C je typ konektoru, podobne ako microUSB (micro-B, používané hlavne v smartfónoch a tabletoch) a USB type-A (klasické, veľké USB na počítačoch). Rozmerovo je o niečo väčší než microUSB, konkrétne rozmery sú 8,4 x 2,6 mm. USB type-C špecifikácia bola publikovaná v auguste 2014.
Čím je USB type-C odlišné od už zaužívaných USB konektorov?
V prvom rade tvarom, USB type-C je možné zasunúť do portu oboma smermi. Je však odlišné aj v tom, že oproti ostatným USB konektorom je C univerzálny konektor aj pre ďalšie technológie, napr. Thunderbolt alebo Displayport.
Na čo všetko môže USB type-C slúžiť?
Využitie tohto konektoru je veľmi univerzálne. USB type-C môže byť použitý na prenos dát, obrazu (Displayport), zvuku a nabíjanie. Jeho cieľom do budúcna je nahradiť všetky doteraz zaužívané konektory, vrátane 3,5 mm jacku na slúchadlá.
Prečítajte si: Nový USB konektor bude menší, rýchlejší a nahradí aj HDMI (24. 9. 2014)
Ako je to s prenosovými rýchlosťami pri USB type-C?
Dôležité je, že fyzická prítomnosť USB type-C konektoru v zariadení nehovorí nič o rýchlosti dátových prenosov. Aké rýchlosti teda USB type-C podporuje?
USB 2.0 – 480 Mbps
USB 3.1 Gen 1 (3.0) – 5 Gbps
USB 3.1 Gen 2 – 10 Gbps
Samostatnou kategóriou je technológia Thunderbolt 3 od spoločnosti Intel. Thunderbolt 3 podporuje prenosové rýchlosti až 40 Gbps.
Prítomnosť USB-C v mobilných zariadeniach taktiež nie je zárukou podpory rýchleho nabíjania.
Thunderbolt 3 – USB type-C na "steroidoch"?
Tvrdenie, že USB type-C s podporou Thunderbolt 3 je jediný konektor, ktorý potrebujete, sa môže zdať prehnané, ale je to tak. Tento konektor podporuje 100W nabíjanie a súčasné zapojenie dvoch 4K 60 Hz monitorov, ethernetu a USB 3.1 Gen 2 prenosových rýchlostí. Taktiež je možné sériovo zapojiť až 6 ďalších zariadení v tzv. Daisy chain. Pomocou jedného kábla je možné pripojiť sa k dokovacej stanici, ku ktorej sú pripojené externé úložiská, ethernet, monitory, klávesnica, myš atď. Čerešničkou na torte je podpora PCI Express, čo znamená možnosť pripojenia grafických kariet.
Aká je súčasná situácia a dostupnosť?

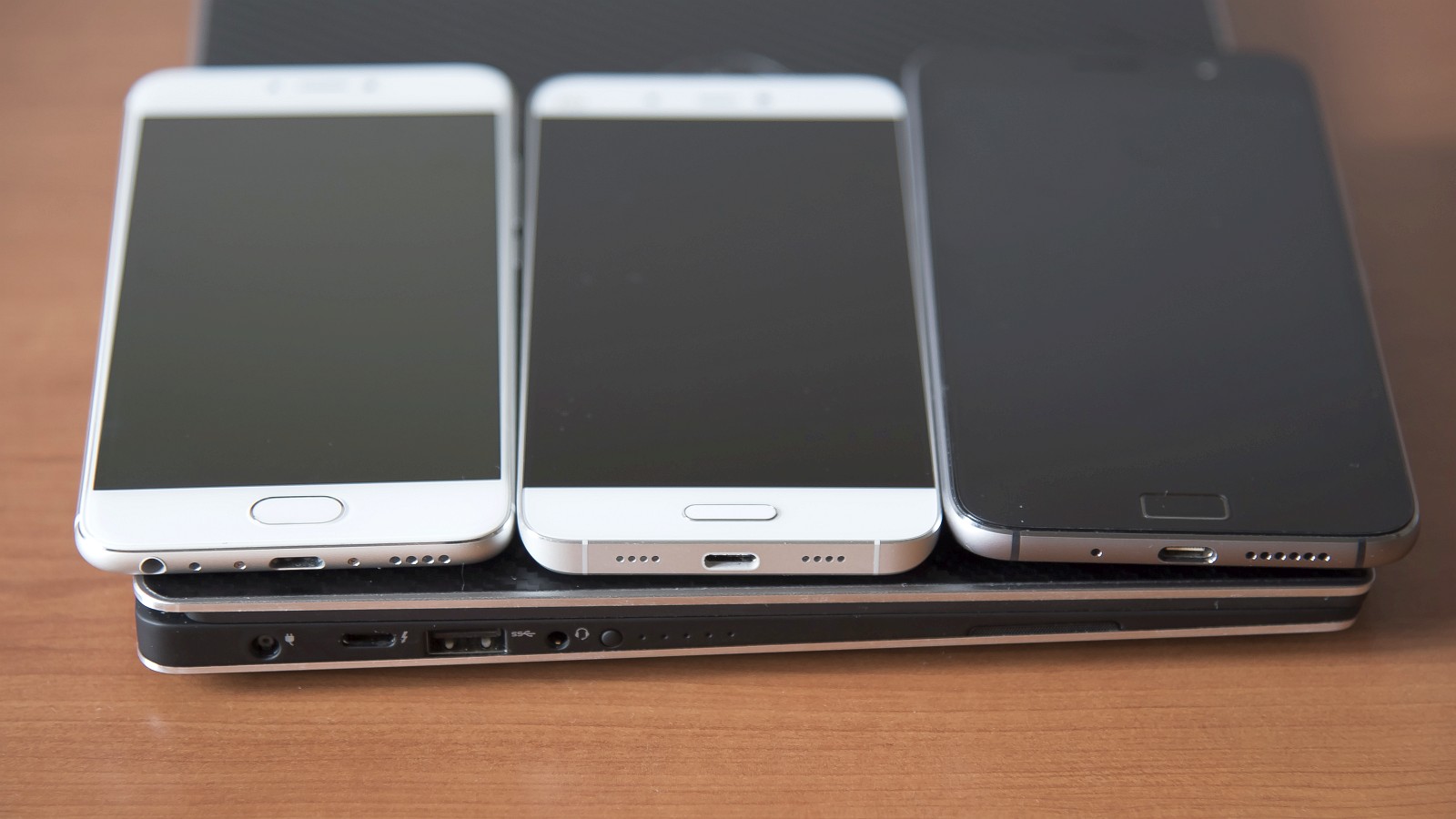

USB type-C sa postupne objavuje v nových zariadeniach. Prvý notebookom s týmto konektorom bol Apple MacBook, prvými smartfónmi Letv Le1, Le1 Pro a Le Max, tabletom Nokia N1. Ďalšími zariadeniami, ktoré treba spomenúť sú napr. Huawei P9, OnePlus 2 (USB 2.0), Nexus 5X, 6P, Microsoft Lumia 950, ZUK Z1, LG G5, Xiaomi Mi Pad 2, Mi 4c, Mi 5 a HTC 10 a ďalšie.
Každým dňom pribúdajú nové zariadenia s týmto konektorom, sme však naň pripravení? Je v súčasnosti dostatok príslušenstva na pohodlné používanie zariadení s USB type-C?
Situácia sa priebežne zlepšuje, stále je však USB type-C skôr raritou. Dostupnosť príslušenstva nie je veľmi ružová. Vyskytol sa problém s necertifikovanými káblami, ktoré dokážu nabíjané zariadenie dokonca pokaziť. Video adaptéry podporujúce rozlíšenie 4K pri 60 Hz je takmer nemožné zohnať, dokovacie stanice a externé grafické riešenia sa pomaličky začínajú objavovať.
Test video adaptérov

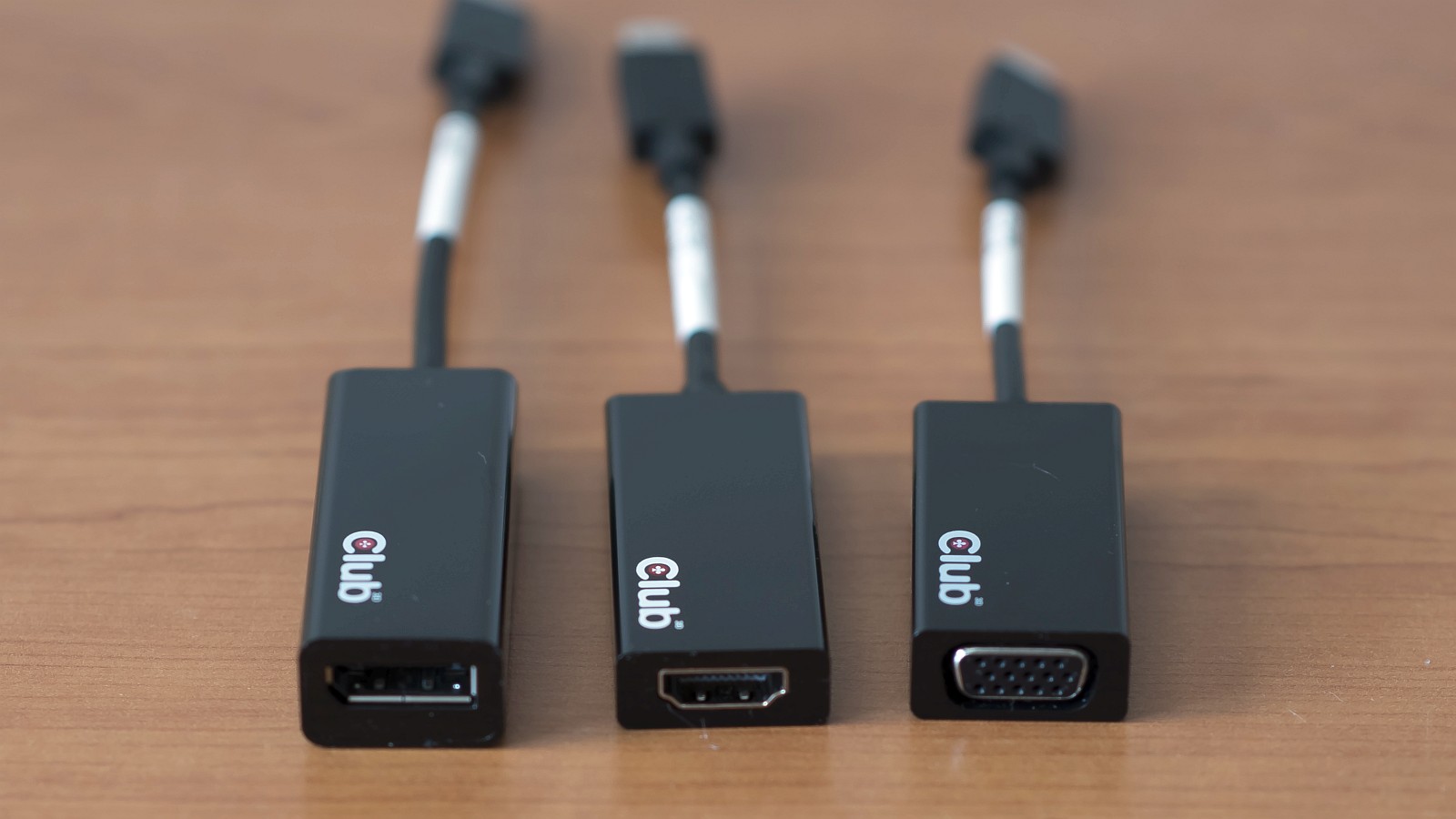

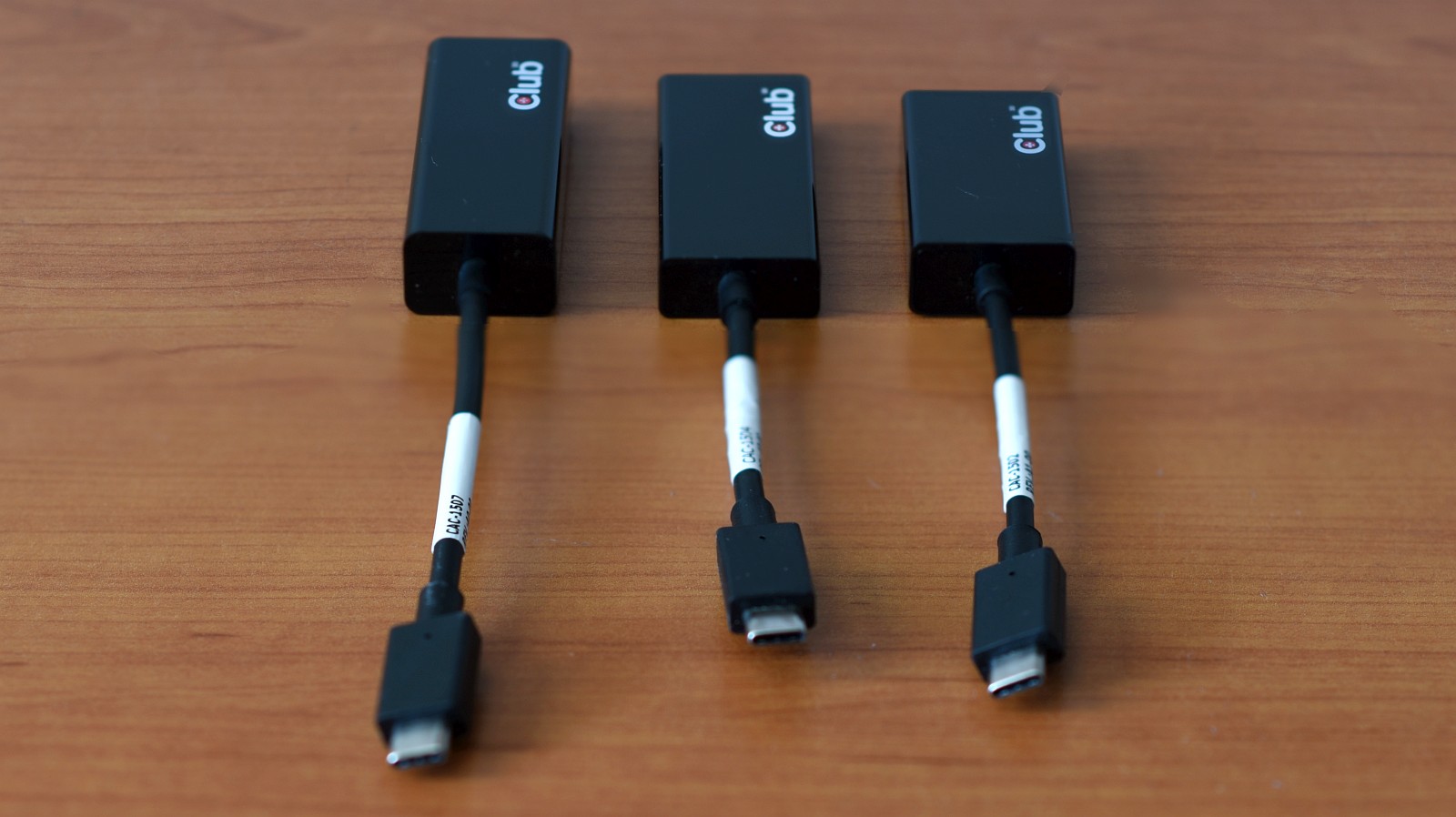

Vlastním notebook s Thunderbolt 3 USB-C konektorom a pol roka som sa snažil nájsť redukcie na video výstupy. Našiel som rôzne lacné adaptéry, všetky však boli obmedzené na 4K pri 30 Hz. To je na používanie PC málo, a preto som hľadal ďalej. 4K monitory a TV sú už cenovo dostupné, podpora 4K 60 Hz bola preto nevyhnutnosťou. Asi pred mesiacom som pri opätovnom hľadaní adaptérov narazil na holandskú firmu Club 3D, ktorá sa špecializuje na výrobu rôznych káblov, redukcií a dokovacích staníc. V priemysle má už takmer 20-ročné skúsenosti. Spoločne sa pozrieme na tri video adaptéry tejto firmy, ktorými sú redukcie z USB-C na VGA (CAC-1502), HDMI 2.0 (CAC-1504) a Dispalyport 1.2 (CAC-1507).
Metodika testovania

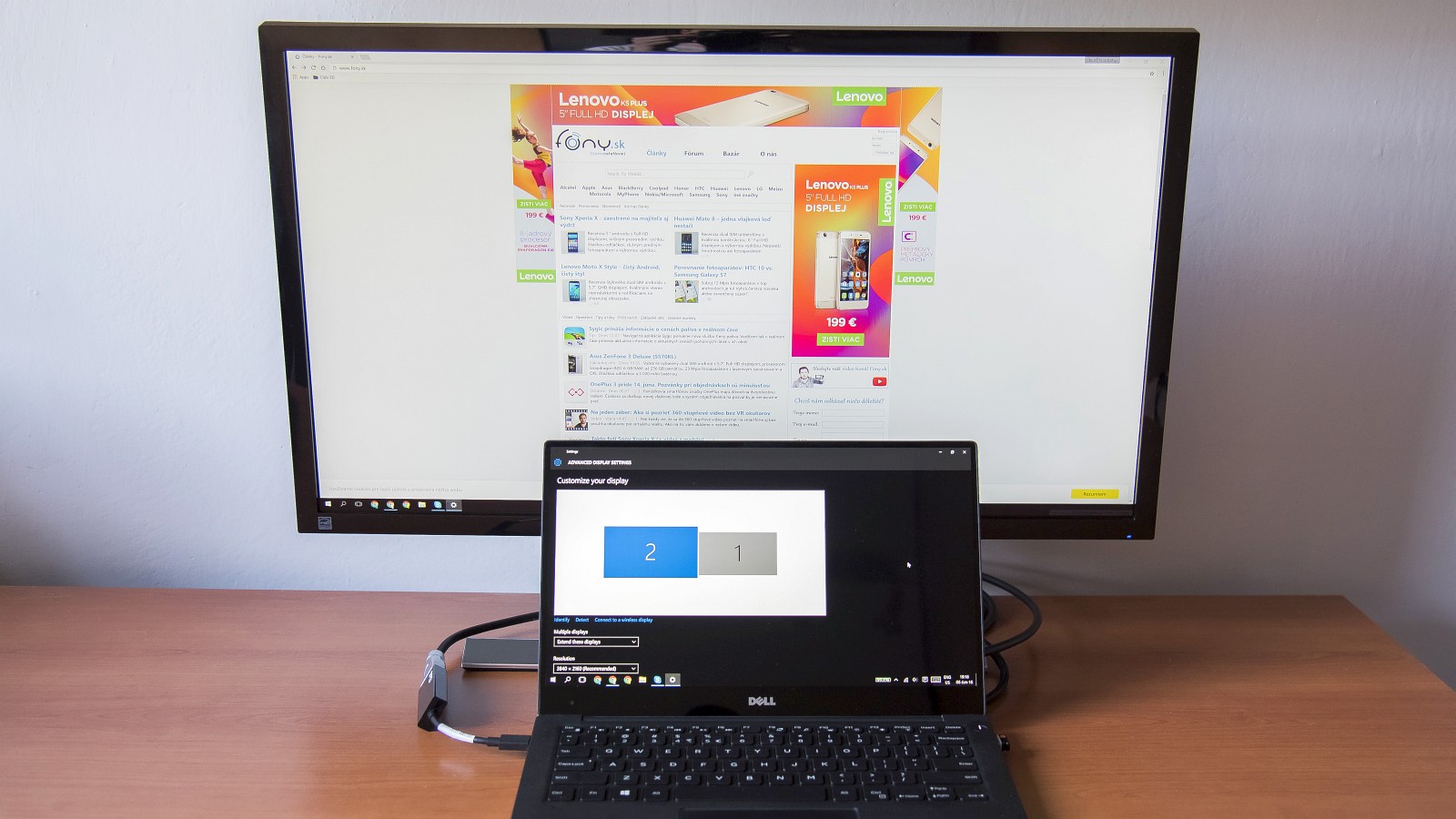

Na testovanie bol použitý cenovo dostupný 4K monitor Samsung U28E590D a notebook DELL XPS 13.
Pre správne fungovanie som musel aktualizovať ovládače pre Thunderbolt 3 port. Následné používanie adaptérov by som označil termínom plug’n’play, čo plne vystihuje jednoduchosť používania.
Adaptéry boli postupne otestované aj na rôznych zariadeniach, a to konkrétne na projektoroch, Full HD TV a monitore. Prenos obrazu a zvuku bol na týchto zariadeniach bezproblémový, preto sa zameriame na otestovanie už spomenutého a problematického 4K pri 60 Hz.

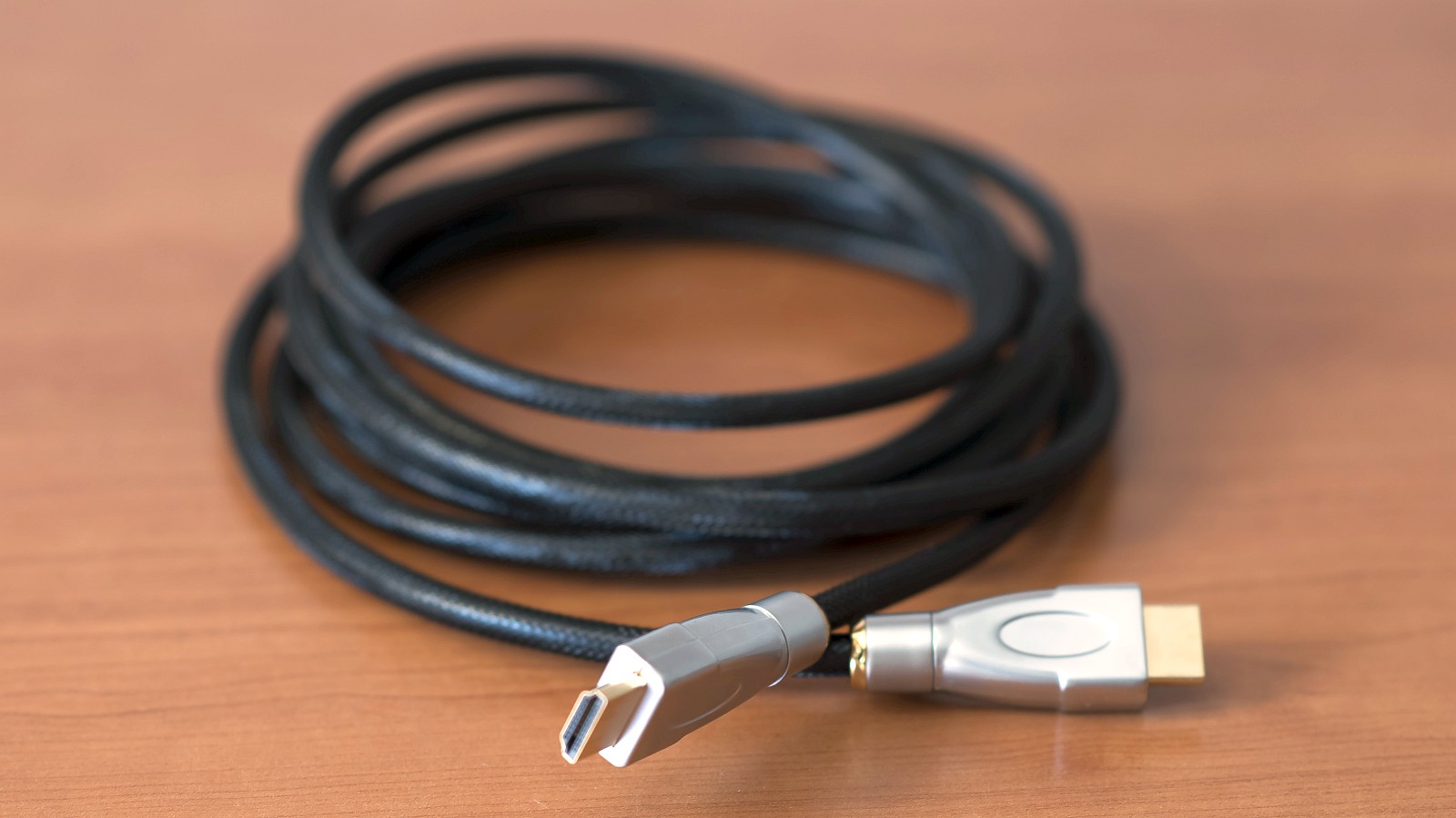

Aby sa zamedzilo problémom pri prenose 4K obrazu, ktorý je náročný na dátový tok, spoločnosť Club 3D ochotne poskytla ich vysokokvalitné HDMI 2.0 a Displayport káble.

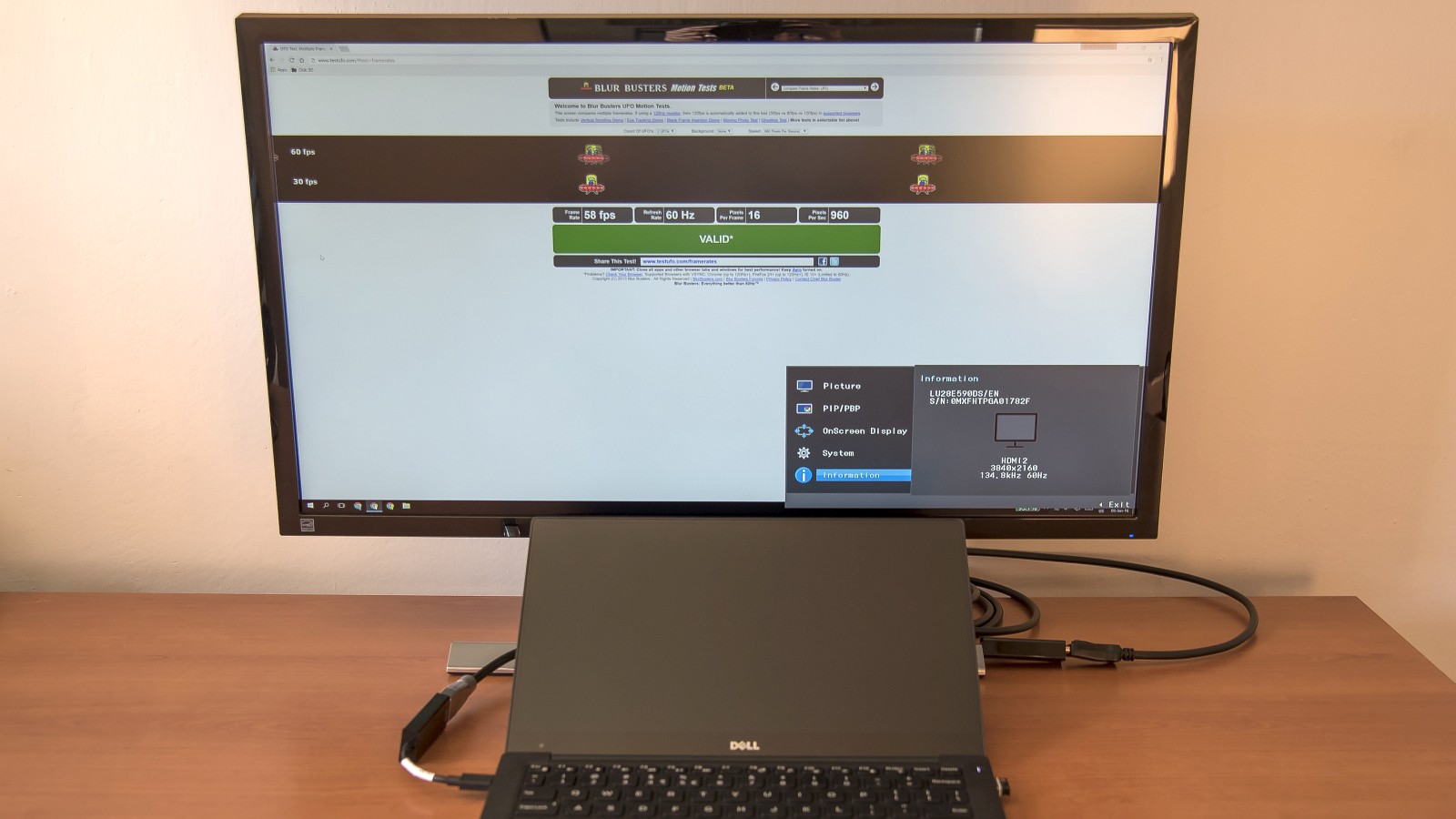

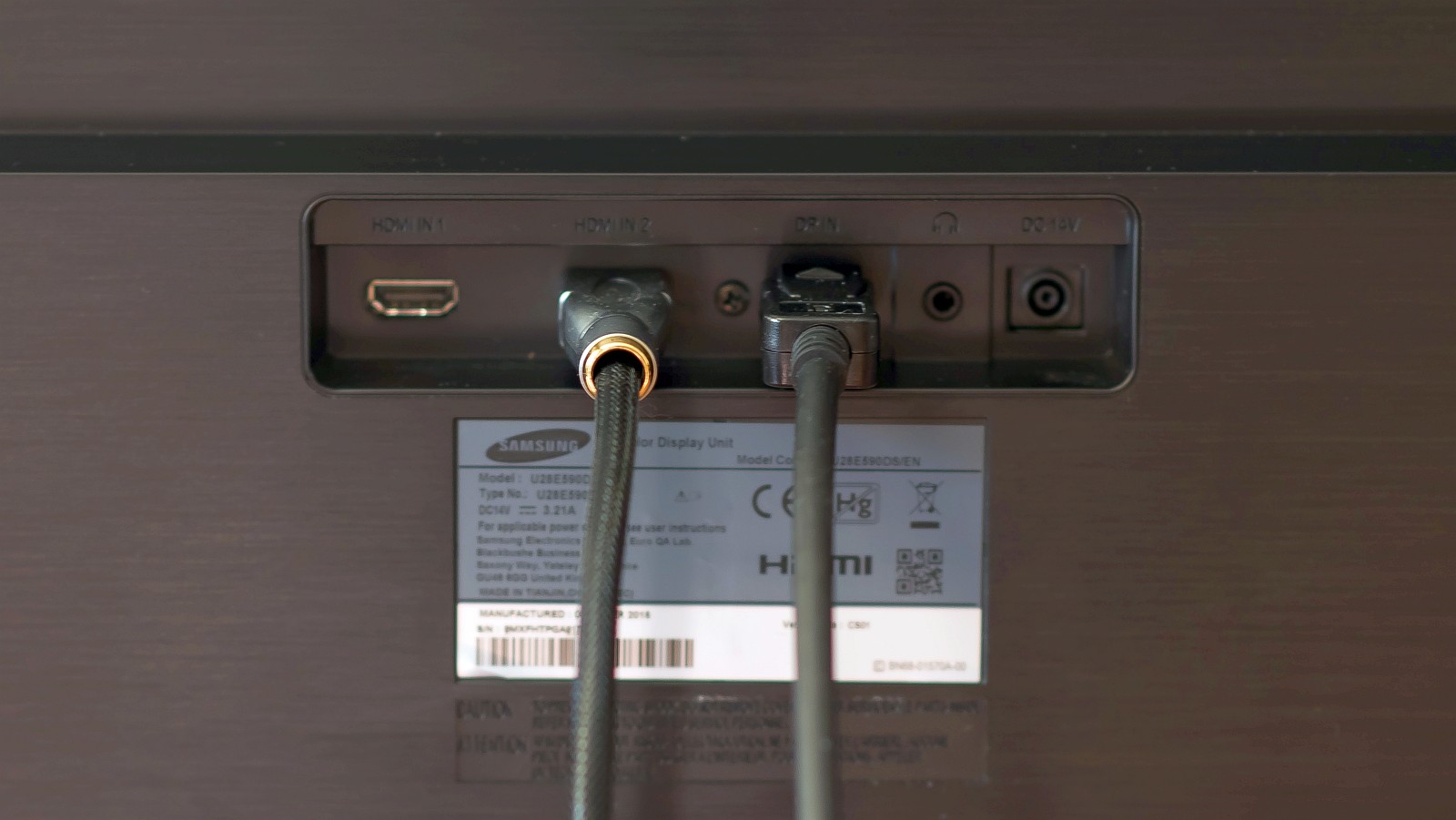

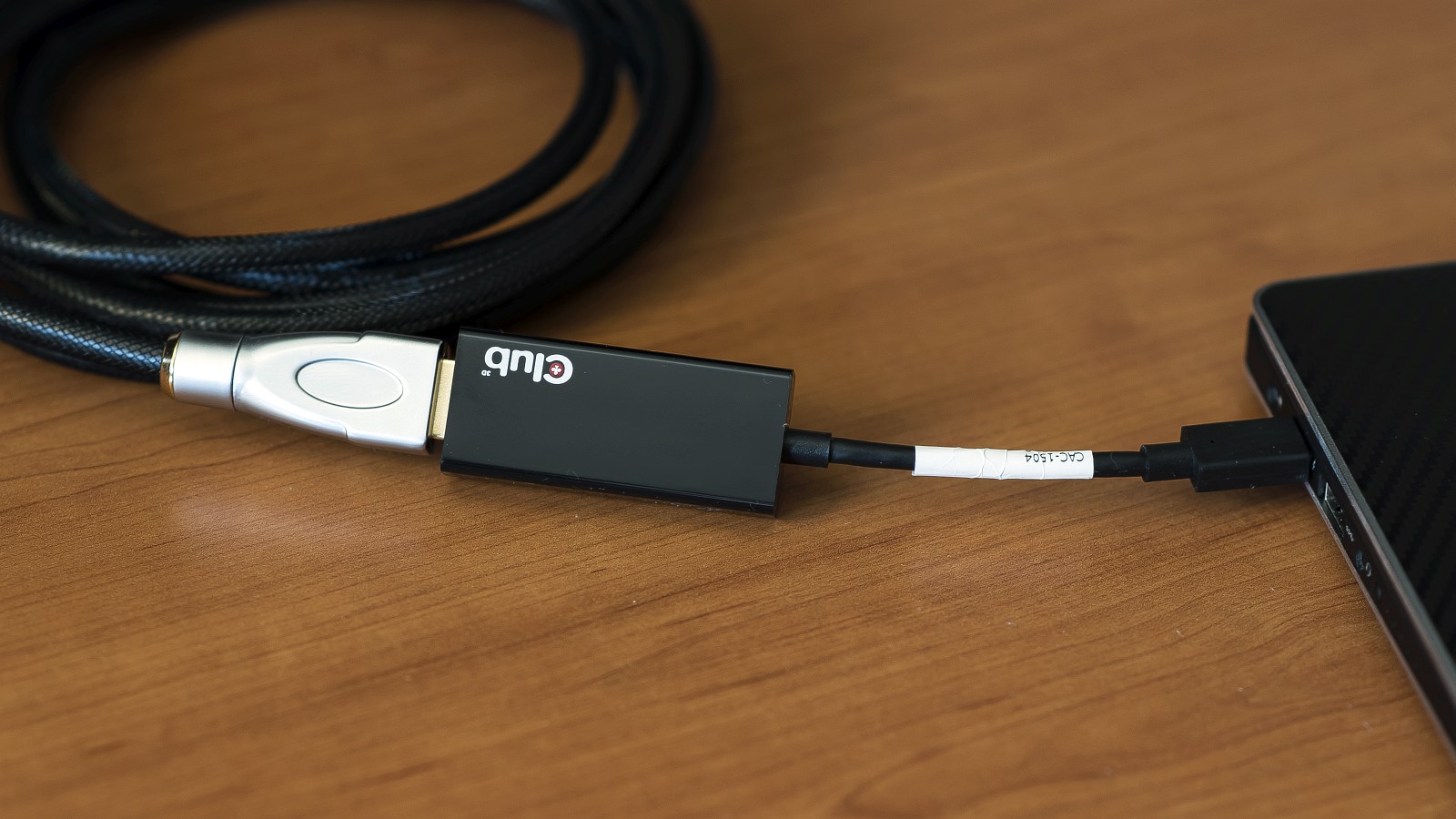

Po pripojení HDMI 2.0 a DisplayPort 1.2 kábla k monitoru a následnom pripojení adaptérov boli postupne tieto káble pripojené cez Thunderbolt 3 USB-C port v notebooku a bol otestovaný video výstup z notebooku. Obe pripojenia boli bezproblémové a 4K pri 60 Hz funguje. To potvrdzuje monitor i testy v prehliadači. Monitor vďaka prítomnosti 3,5 mm konektoru pre slúchadlá prehrával aj zvuk.
Test prenosu súborov cez Thunderbolt 3

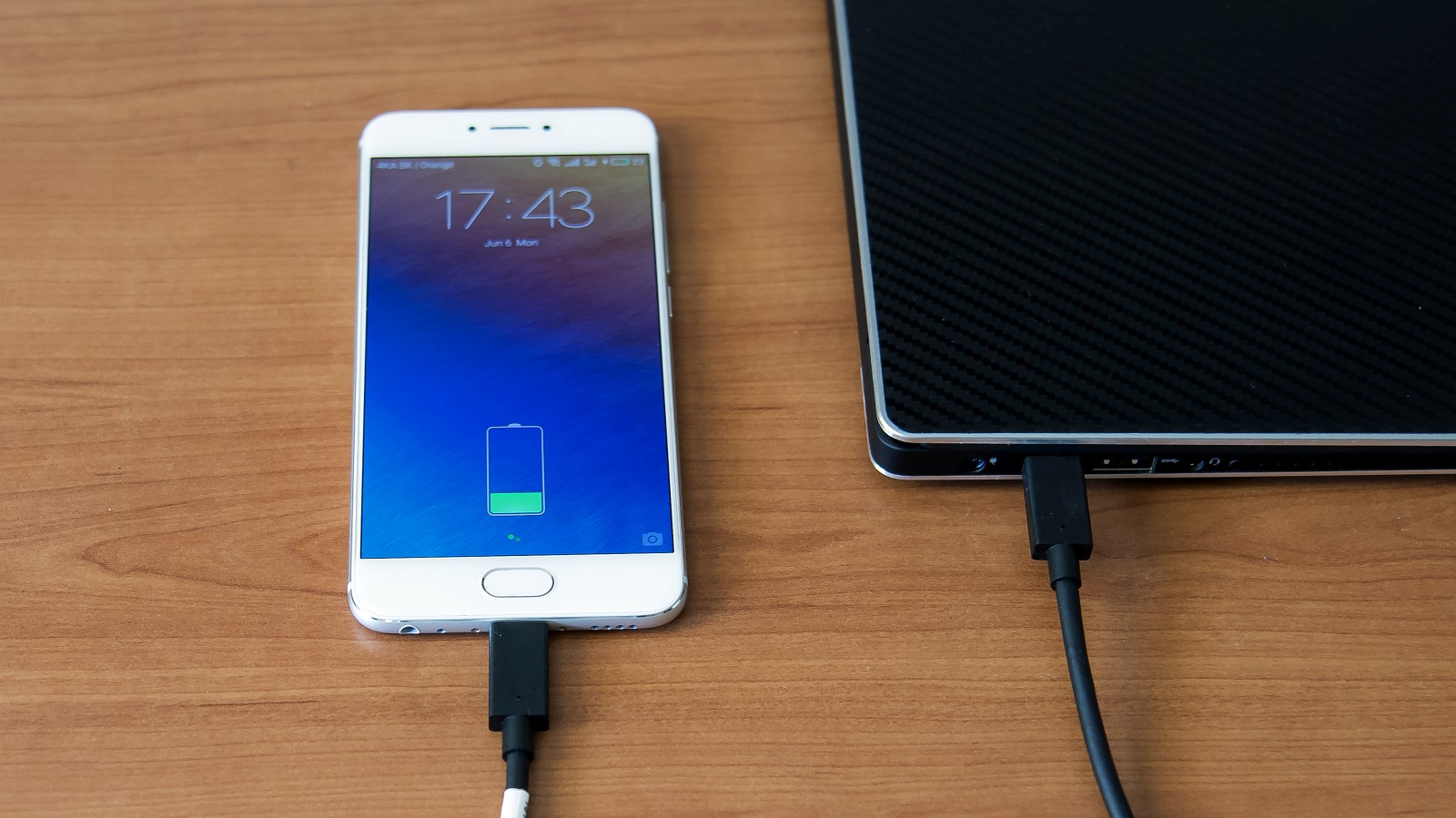

Otestoval som tiež prenosové rýchlosti pri použití dodávaného USB kábla k Meizu Pro 6 a pripojení do USB A 3.1 Gen 1 (3.0) portu. Namerané hodnoty:
Prenos z PC do Meizu Pro 6
518 MB zip súbor – 16 s
2,91 GB priečinok s videom – 89 s

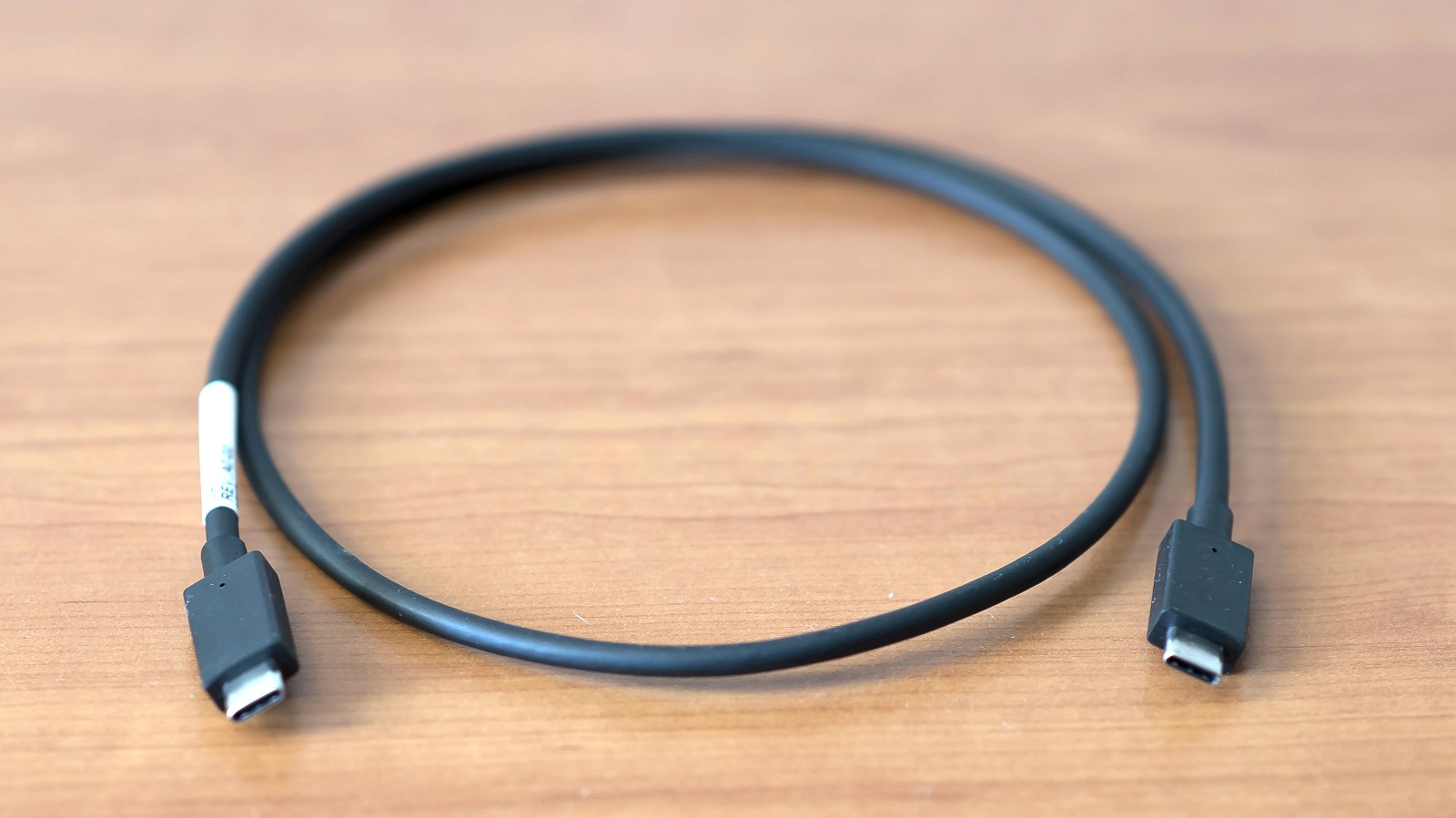

Pri použití USB 3.1 Gen 2 kábla od spoločnosti Club 3D (CAC-1522) a pripojení do Thunderbolt 3 portu som nameral tieto hodnoty:
Prenos z PC do Meizu Pro 6
518 MB zip súbor – 6 s
2,91 GB priečinok s videom – 33 s
Ako môžete vidieť, prenosy sú približne trikrát rýchlejšie, a to len pri zmene kábla a portu v PC. Ak by aj samotný telefón podporoval USB 3.1 Gen 2 a nie len Gen 1, boli by prenosy ešte dvakrát rýchlejšie.
Kábel CAC-1522 podporuje aj štandard USB power Delivery 2.0 – nabíjanie o výkone 100W. Problémom by preto nemalo byť ani nabíjanie už spomenutého Dell XPS 13 cez Thunderbolt 3 port. Toto som žiaľ nemal možnosť odskúšať, nakoľko nevlastním USB-C nabíjačku.
Spoločnosť Club 3D zahájila oficiálnu distribúciu pre Slovensko a výrobky tejto firmy vrátane otestovaných adaptérov a káblov budú dostupné v najbližších mesiacoch pre širokú verejnosť. V tomto momente ich už nájdete v ponuke tohto e-shopu www.conrad.sk. Spoločnosť ponúka pre svojich zákazníkov podporu na stránke www.insights.club-3d.com , preto ich v prípade akýchkoľvek otázok alebo problémov neváhajte kontaktovať.
USB-C (USB type-C) na smartfónoch
Záver
Dúfam, že ste sa v tomto článku dozvedeli nové a zaujímavé informácie, a pri výbere nového zariadenia už budete vedieť, na aké parametre si dať pri USB Type-C pozor. V pokračovaní tohto článku sa zameriam na dokovacie stanice a externé grafické riešenia.

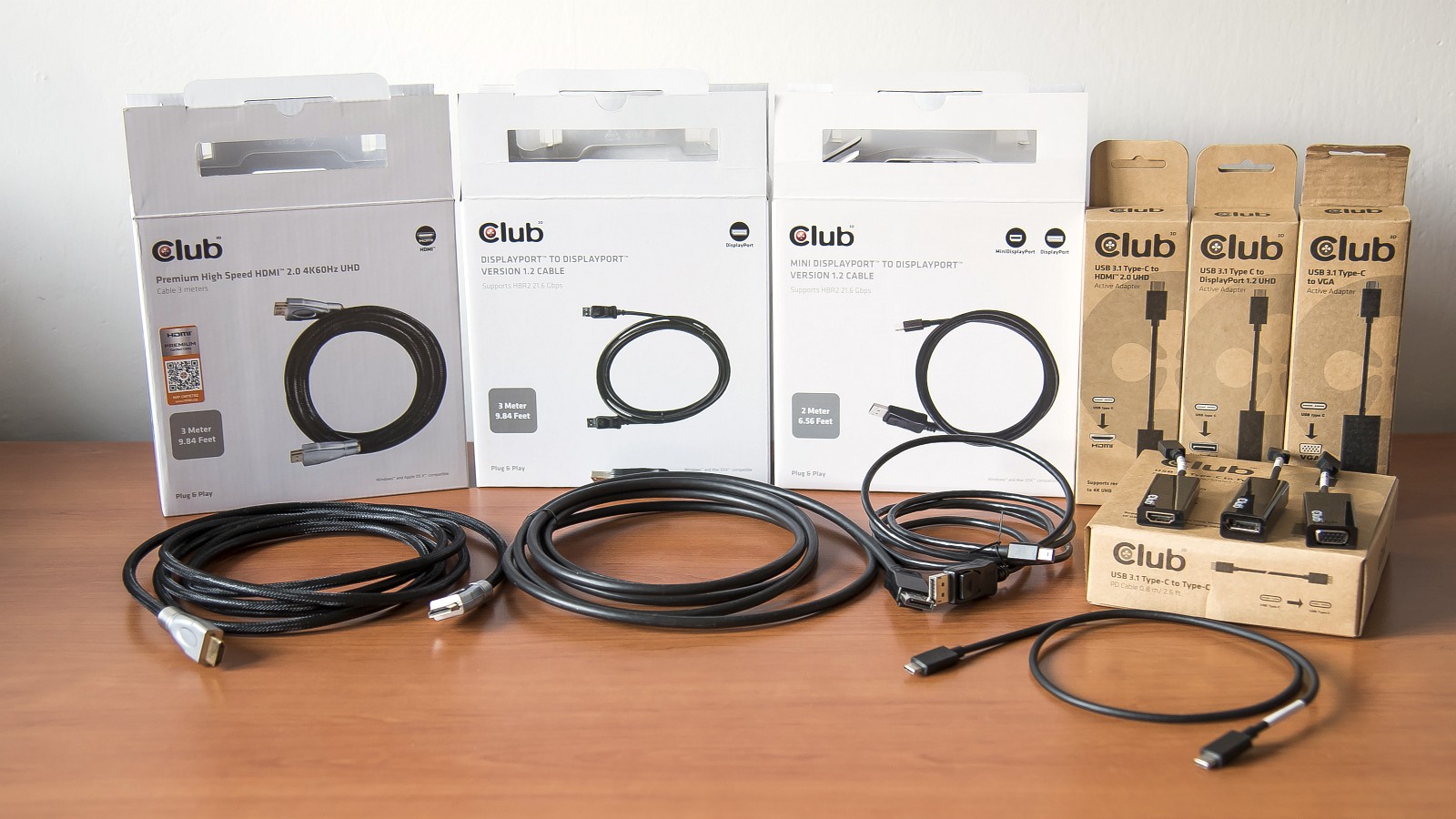

Ďakujeme spoločnosti Club 3D, za poskytnutie adaptérov CAC-1502, CAC-1504, CAC-1507, USB-C kábla CAC-1522 a videokáblov CAC-1310, CAC-1064, CAC-1163, a taktiež spoločnosti Samsung za požičanie 4K monitoru U28E590D.
